CDE(공통데이터환경) : BIM 정보를 상태별로 관리·공유하는 환경

CDE(공통데이터환경)는 BIM 프로젝트에서 생기는 도면, 모델, 문서를 하나의 환경에서 상태별로 관리하고 공유하는 체계입니다. 이 글에서는 CDE의 개요와 정보 상태 흐름, 구성요소, 그리고 전통적 협업 방식과의 차이를 정리합니다.

1. 주제

CDE(Common Data Environment, 공통데이터환경)

2. 개요

건설 프로젝트에서는 발생하는 데이터가 공정별로 분절되어 오류가 빈번하기 때문에, 신뢰할 수 있는 협업 환경이 필요합니다.

ISO 19650에서는 CDE를 프로젝트나 자산에 대해 합의된 정보 출처로 정의하며, 정보 컨테이너(모델, 도면, 문서, 데이터셋 같은 관리 단위)를 관리되는 절차로 수집·관리·배포하는 환경으로 봅니다.

3. 개념

• BIM 프로젝트에서 생기는 도면·모델·문서·데이터를 하나의 중앙 환경에서 표준화된 절차로 관리·공유하는 시스템임

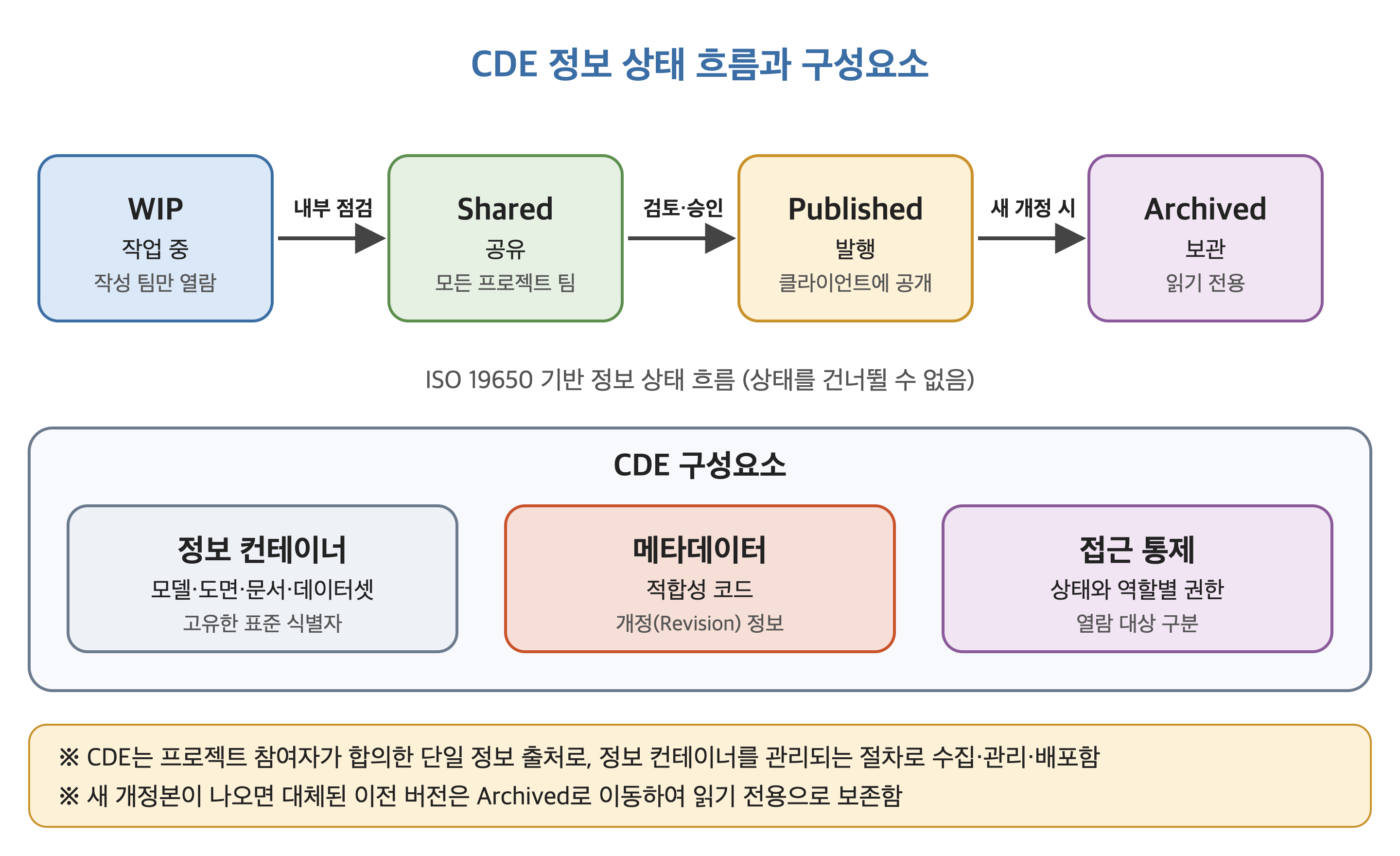

4. 개념도

구성 요소	설명
정보 컨테이너	고유 ID와 이름을 붙여 관리하는 정보 한 덩어리로, 주로 도면·모델·공사비 산출서·공정표 같은 개별 파일 단위를 가리키며 여러 컨테이너가 모여 하나의 정보 모델을 이룸
메타데이터	파일에 포함되어 정보를 설명하는 데이터로 상태, 적합성 코드(용도), 개정 정보, 파일명 규칙의 항목(프로젝트·작성자 등)을 표시하여 정보의 용도와 최신 여부를 확인함
접근통제	상태와 역할에 따라 열람·수정 권한을 구분함. WIP는 작성팀이 수정하고, Shared는 참여자가 읽기만 하며, Published는 승인본을 읽기 전용으로, Archived는 읽기 전용으로 보존함

5. CDE의 정보 상태 구분

정보 상태	내용	공사 적용
WIP(작업 중)	작성한 팀이 만들고 수정하는 미검토 정보 단계임	불가
Shared(공유)	내부 점검을 거쳐 조정용으로 모든 프로젝트 팀에 공유된 정보 단계임	불가
Published(발행)	권한자가 검토·승인한 계약상 공식 산출물로, 공사에 사용할 수 있는 도면 단계임	가능
Archived(보관)	새 개정본이 나오면 대체된 이전 버전을 읽기 전용으로 보존하는 단계임	불가

6. CDE 운영의 주요 특징

특징	설명
단일 정보 출처	프로젝트 참여자가 합의한 하나의 정보 출처에서 정보를 관리함
단계별 승인	정보는 상태를 건너뛸 수 없고 승인된 정보만 다음 상태로 이동함
메타데이터 관리	적합성 코드와 개정 정보로 정보의 용도와 최신 여부를 표시함
권한별 접근통제	상태와 역할에 맞게 열람 대상을 구분함

7. 전통적 협업과 CDE 협업 비교

구분	전통적 협업	CDE 협업
정보 위치	개인 PC·서버에 분산	합의된 단일 정보 출처
데이터 신뢰성	최신 데이터 확인이 어려움	상태·개정 정보로 최신 기준 확인
접근 제어	수동적이고 취약함	상태·역할별 권한 구분
협업 방식	전송·복제로 지연 발생	하나의 환경에서 공유·조정
이력 관리	누락 가능성이 높음	변경·승인 이력을 감사 추적으로 기록

8. 기술동향·개선사항·활용

• ISO 19650 기준의 CDE를 클라우드 서비스로 제공하는 제품이 나와 있으며, 승인 워크플로와 감사 추적 기능을 함께 제공함 (기준일 2026-10-17)
• 감리 업무에서는 도면·모델의 승인 상태와 개정 이력을 확인하는 근거 자료로 활용할 수 있음

용어 설명

• BIM(Building Information Modeling, 건축정보모델링) : 건물의 형상과 속성 정보를 3D 모델에 함께 담아 관리하는 방식
• CDE(Common Data Environment, 공통데이터환경) : 프로젝트의 도면과 모델, 문서를 하나의 환경에서 상태별로 관리·공유하는 체계
• ISO 19650 : BIM을 이용한 건설 정보 관리의 국제 표준
• 정보 컨테이너(Information Container) : 고유 ID를 붙여 관리하는 정보 한 덩어리(모델, 도면, 문서 등)
• 메타데이터(Metadata) : 정보를 설명하는 데이터(상태, 개정 정보, 작성자 등)
• 적합성 코드(Suitability Code) : 정보가 어떤 용도로 쓰일 수 있는지 나타내는 코드
• WIP·Shared·Published·Archived : 작업 중, 공유, 발행, 보관의 네 가지 정보 상태
• 감사 추적(Audit Trail) : 변경과 승인 이력을 기록해 나중에 확인할 수 있게 하는 기능
• 워크플로(Workflow) : 작업이 진행되는 절차와 승인 흐름

참고 출처

• ArchGyan, "What Is a Common Data Environment (CDE)?" (2026-10-17 확인)
• Autodesk, "ISO 19650 Common Data Environment and Autodesk Construction Cloud 2021" (2026-10-17 확인)
• 홍콩 개발국(DEVB), "ISO 19650 Terminologies" (2026-10-17 확인)
• InfraLens, "BIM CDE Workflow" (2026-10-17 확인)
