최소수신레벨 : 열잡음과 요구 SNR로 정해지는 수신 한계치

최소수신레벨(Minimum Receive Level)은 무선 수신기가 정상적으로 신호를 복조할 수 있는 가장 낮은 수신 신호 레벨로, 수신기 내부 열잡음에 의해 결정됩니다. 이 글에서는 최소수신레벨의 개념도, 파라미터와 계산식, 열잡음과 AWGN(Additive White Gaussian Noise, 가산성 백색 가우시안 잡음)의 차이, 링크버짓 적용 시 고려사항을 정리합니다.

1. 주제

최소수신레벨(Minimum Receive Level, 최소수신감도)

2. 개요

무선 수신기에서 최소수신레벨은 단말기 내부의 열잡음(Thermal Noise, 도체 안 전자의 불규칙한 운동으로 생기는 잡음)에 의해 결정됩니다.

모든 도체에는 전자의 불규칙한 운동으로 열잡음이 존재하므로, 수신 신호가 이 잡음보다 충분히 커야 수신기가 신호를 정상적으로 복원할 수 있습니다.

3. 개념

• 무선 수신기가 정상적으로 복조할 수 있는 가장 낮은 수신 신호 레벨의 한계치임

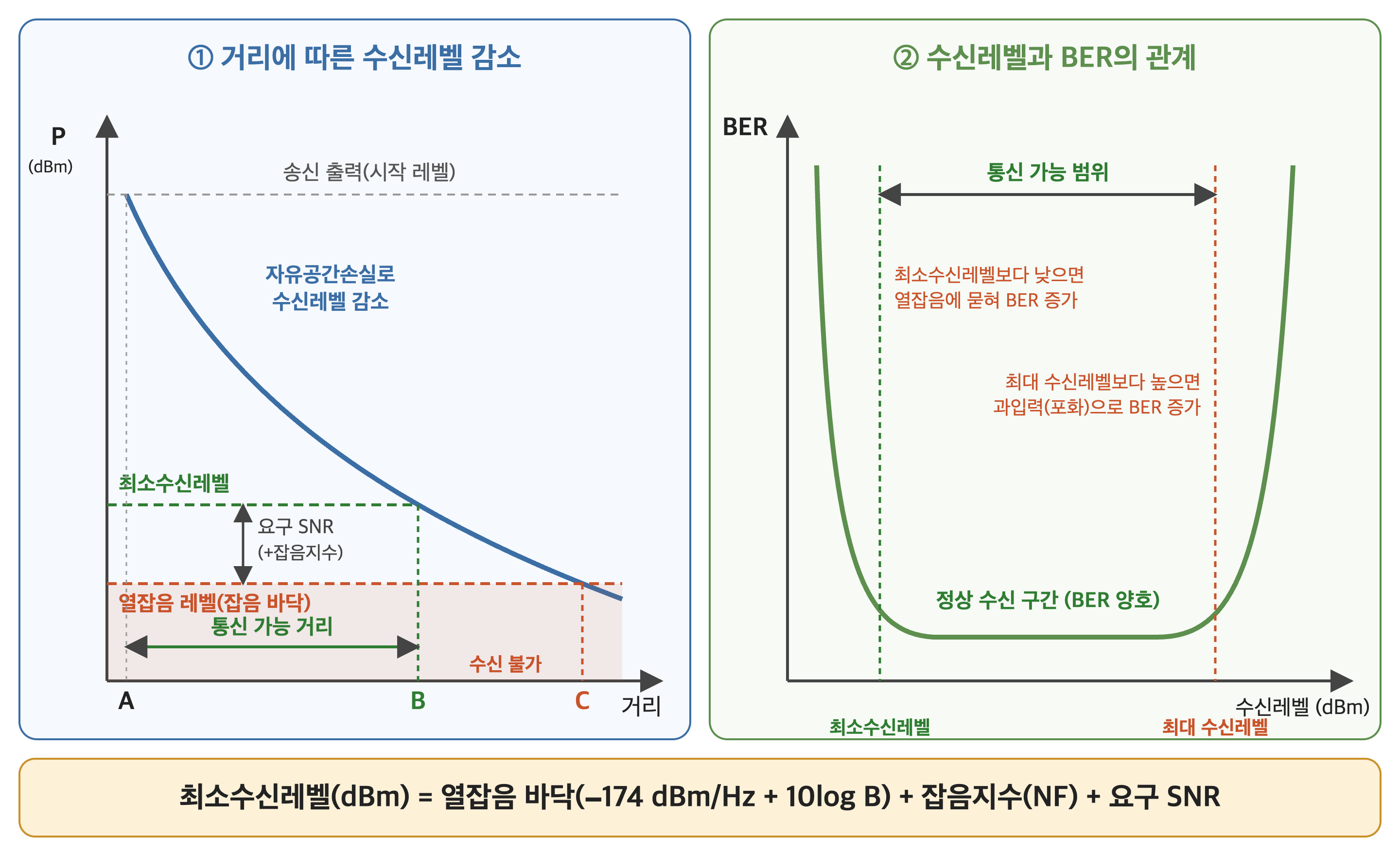

4. 개념도

5. 주요기술

구분	내용
볼츠만 상수	열잡음 전력 계산에 쓰는 물리상수로 1.38×10⁻²³ J/K임(SI 정의값 1.380649×10⁻²³ J/K)
열잡음 전력	수신기 입력단의 기본 잡음 전력으로, N = kTB(k: 볼츠만 상수, T: 절대온도, B: 대역폭)로 계산하며 290 K 기준 −174 dBm/Hz + 10log₁₀B임
잡음지수(NF, Noise Figure)	수신기 내부 잡음 때문에 SNR이 나빠지는 정도로, 입력 SNR을 출력 SNR로 나눈 값(F)이며 dB로 나타내면 NF임
요구 SNR(Signal-to-Noise Ratio, 신호 대 잡음비)	수신기가 정상 동작하기 위한 최소 SNR임

수식: P_min = N₀ × B × F × SNR_min (선형 값, W)

dB 표현: P_min(dBm) = −174 dBm/Hz + 10log₁₀B + NF(dB) + SNR_min(dB)

기호: P_min은 최소수신감도, N₀는 열잡음 전력밀도(kT, 290 K 기준 −174 dBm/Hz), B는 수신 대역폭(Hz), F는 잡음지수(선형 값)임

6. 주요특징

구분	특징
열잡음이 하한	수신기 입력단에는 열잡음이 항상 존재하므로 이보다 낮은 신호는 복조할 수 없는 하한이 됨
대역폭에 비례	열잡음 전력이 대역폭에 비례하므로 대역폭이 넓을수록 최소수신레벨이 높아짐
NF·요구 SNR 영향	잡음지수나 요구 SNR이 1 dB 커지면 최소수신레벨도 1 dB 높아짐
통신 가능 거리 결정	자유공간손실로 낮아지는 수신레벨이 최소수신레벨에 이르는 거리까지가 통신 가능 거리임

7. 열잡음과 AWGN 비교

구분	열잡음	AWGN
개념	도체 내 전자의 불규칙한 운동으로 생기는 물리적 잡음	통신 시스템의 잡음을 나타낸 수학적 잡음 모델
백색잡음	실사용 주파수 대역에서 전력 스펙트럼이 평탄한 백색 특성임	모든 주파수에서 평탄한 백색 특성을 가정함
가우시안 분포	진폭이 가우시안 분포를 따름	가우시안 분포를 가정하여 적용함
개선방안	수신기 온도, 대역폭, 잡음지수를 낮춤	신호 전력을 높여 SNR을 향상함
활용	최소수신레벨 계산	디지털 통신 시스템 설계

8. 기술동향·개선사항·활용

• 링크버짓(Link Budget, 송신부터 수신까지 이득과 손실을 합산하는 계산)에 최소수신레벨과 프리스 전송 방정식(Friis Transmission Equation)을 적용해 수신 전력을 예측하고, 페이딩 마진(Fading Margin, 전파 세기 변동에 대비한 여유)을 반영해 설계함
• 저잡음 증폭기(LNA, Low Noise Amplifier)로 잡음지수를 낮추거나 수신 대역폭을 줄이면 최소수신레벨을 낮출 수 있음

용어 설명

• 열잡음(Thermal Noise) : 도체 안 전자의 불규칙한 운동으로 생기는 잡음
• 볼츠만 상수(Boltzmann Constant, k) : 열잡음 전력 계산에 쓰는 물리상수
• 잡음지수(NF, Noise Figure) : 수신기 내부 잡음 때문에 SNR이 나빠지는 정도
• SNR(Signal-to-Noise Ratio, 신호 대 잡음비) : 신호 전력을 잡음 전력으로 나눈 값
• AWGN(Additive White Gaussian Noise, 가산성 백색 가우시안 잡음) : 전 주파수에서 평탄하고 진폭이 가우시안 분포인 잡음 모델
• 링크버짓(Link Budget) : 송신부터 수신까지의 이득과 손실을 모두 합산하는 계산
• 프리스 전송 방정식(Friis Transmission Equation) : 송신 전력과 안테나 이득, 거리로 수신 전력을 구하는 식
• 페이딩 마진(Fading Margin) : 전파 세기의 변동에 대비해 더해 두는 여유
• LNA(Low Noise Amplifier, 저잡음 증폭기) : 수신 신호를 잡음을 적게 더하며 증폭하는 장치
• dBm/Hz : 1 Hz 대역폭당 전력을 dBm으로 나타낸 단위

참고 출처

• 국제단위계(SI) 2019년 개정, 볼츠만 상수 정의값
• RF Essentials, Receiver Sensitivity 계산 (rfessentials.com)
• DSPlog, Thermal Noise and AWGN (dsplog.com)
• H. T. Friis, "A Note on a Simple Transmission Formula," Proceedings of the IRE, 1946
