포인팅 정리 : 전자기파의 전력 흐름과 에너지 보존 관계

포인팅 정리(Poynting's theorem)는 전자기파가 공간을 전파할 때 에너지가 어떻게 이동하고 보존되는지를 나타낸 정리입니다. 단위 시간에 단위 면적을 통과하는 전력밀도는 포인팅 벡터로 나타내며, 안테나의 방사전력과 수신전력을 해석하는 바탕이 됩니다. 이 글에서는 포인팅 벡터와 포인팅 정리의 의미, 맥스웰 방정식에서의 유도, 평면파의 전력밀도, 안테나 방사전력과 수신전력의 차이를 정리합니다.

1. 주제

포인팅 정리(Poynting's theorem)와 포인팅 벡터(Poynting vector)

2. 개요

전자기파가 공간을 전파해 나가는 것은 에너지가 전자기장의 형태로 이동한다는 것을 의미합니다. 이 에너지의 흐름과 보존 관계를 수학적으로 나타낸 것이 포인팅 정리입니다.

포인팅 정리는 맥스웰 방정식의 두 회전 방정식(패러데이 법칙, 앙페르-맥스웰 법칙)에서 유도되며, 폐곡면으로 들어오는 전력, 내부에 저장된 에너지의 변화, 내부에서 소모되는 전력 사이의 관계를 나타냅니다.

3. 개념

• 단위 시간에 단위 면적을 통과하는 전력밀도(포인팅 벡터 S = E×H [W/m²])와 에너지 보존 법칙을 수학적으로 정의한 정리임

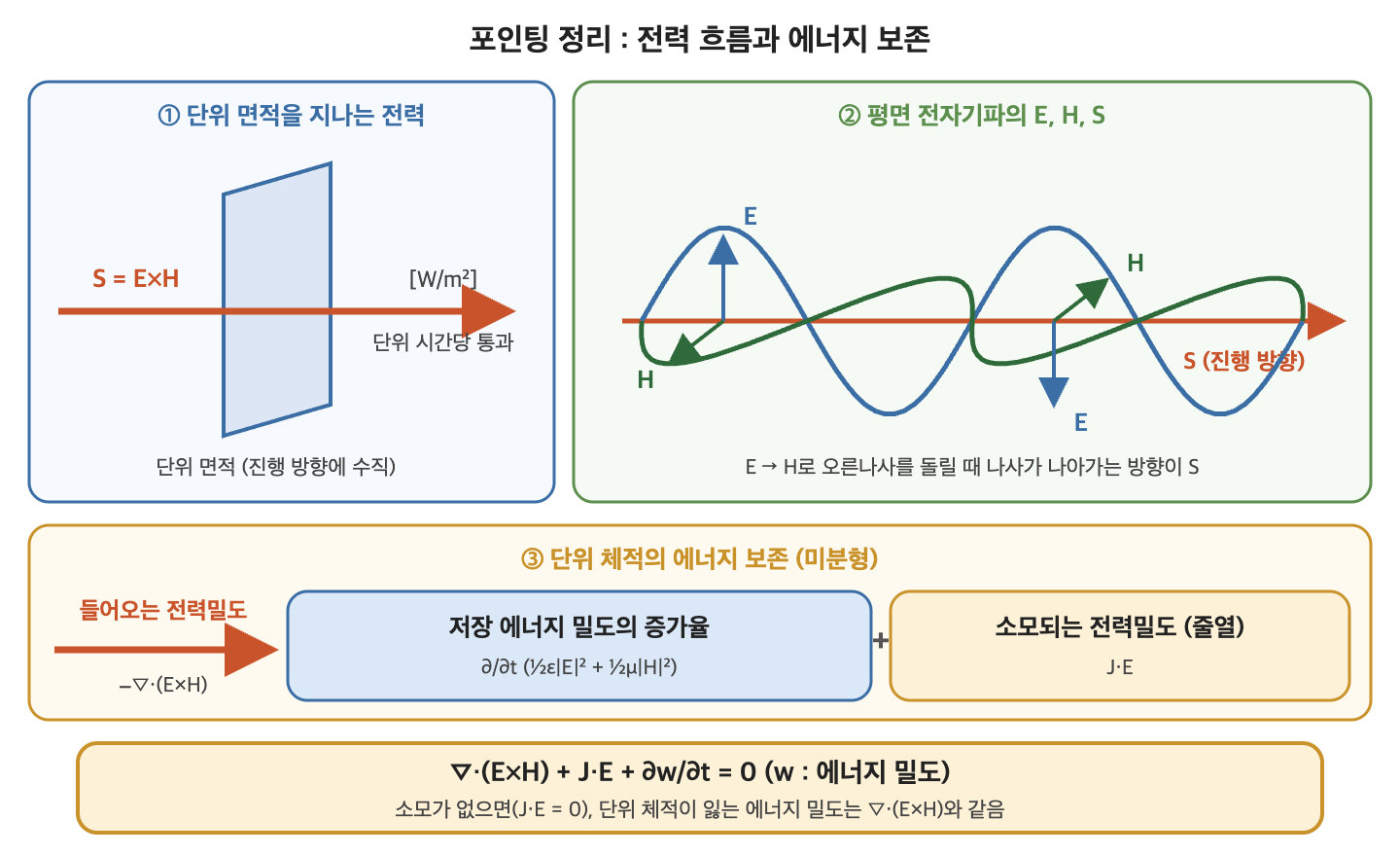

4. 개념도

5. 주요기술

구분	수식	내용
포인팅 벡터	S = E × H [W/m²]	전자기파가 전달하는 에너지의 방향과 크기를 나타냄
방향성	S ⊥ E, S ⊥ H	에너지는 전계와 자계가 이루는 평면에 수직인 방향으로 전파됨
에너지 밀도	w = ½ε|E|² + ½μ|H|² [J/m³]	전계와 자계가 가진 에너지 밀도의 합임
에너지 보존 법칙 (미분형)	∇·(E×H) + J·E + ∂w/∂t = 0	단위 체적에서 들어오는 전력밀도(−∇·S)는 소모 전력밀도(J·E)와 저장 에너지 밀도의 증가율(∂w/∂t)의 합이며, 소모가 없으면 단위 체적이 잃는 에너지 밀도는 포인팅 벡터의 발산(유출)과 같음

포인팅 정리 유도

기호: E 전계(V/m), H 자계(A/m), J 전류밀도(A/m²), σ 도전율(S/m), ε 유전율, μ 투자율, dA 폐곡면의 미소 면적 벡터(바깥 방향). 교재에 따라 포인팅 벡터를 P로 표기하기도 함

1. 벡터 항등식을 적용함: ∇·(E×H) = H·(∇×E) − E·(∇×H)
2. 패러데이 법칙(∇×E = −∂B/∂t)과 앙페르-맥스웰 법칙(∇×H = J + ∂D/∂t)을 대입함
3. 정리하면 ∇·(E×H) = −H·∂B/∂t − E·J − E·∂D/∂t
4. 선형·시불변 매질(D = εE, B = μH, ε·μ 상수)에서는 E·∂D/∂t = ∂/∂t(½ε|E|²), H·∂B/∂t = ∂/∂t(½μ|H|²)임
5. 결과(미분형): ∇·(E×H) + J·E + ∂w/∂t = 0
6. 체적 V에 대해 적분하고 발산 정리를 적용하면 적분형을 얻음: −∮_S(E×H)·dA = ∫_VJ·E dV + ∂/∂t ∫_Vw dV
7. 의미: 폐곡면으로 들어오는 전력 = 내부 소모 전력 + 내부 저장 에너지의 증가율

평면파의 전력밀도

1. 진공의 평면파에서 E = η₀H이며 η₀ = √(μ₀/ε₀) ≈ 377 Ω임
2. 이때 전계 에너지 밀도와 자계 에너지 밀도가 같아(½ε₀|E|² = ½μ₀|H|²) 에너지 밀도는 w = ε₀|E|²가 됨
3. 전파 속도는 c = 1/√(ε₀μ₀)임
4. 단위 시간에 단위 면적을 통과하는 에너지 = w × c [J/m³ · m/s = W/m²]
5. w × c = ε₀|E|²/√(ε₀μ₀) = |E|²/η₀ = |E||H| 이므로 |S| = |E||H|와 일치함
6. 시간 조화장에서 평균 전력밀도는 ⟨S⟩ = ½Re(E×H*)임(E, H는 페이저, H*는 복소 켤레)

6. 주요특징

특징	내용
전력밀도	크기는 단위 면적당 전력(W/m²)이며 진행 방향에 수직인 단위 면적을 단위 시간에 통과하는 에너지의 흐름임
오른나사 방향	포인팅 벡터의 방향은 E에서 H로 오른나사를 돌릴 때 나사가 진행하는 방향임
에너지 보존	포인팅 정리 자체는 전자기파의 에너지 보존 법칙을 나타낸 것임
줄열 손실	도체 안에서는 소모 전력밀도 σ|E|²만큼 전자기 에너지가 열로 바뀜

7. 안테나 방사전력과 수신전력 비교

구분	안테나 방사전력	안테나 수신전력
정의	안테나에 입력된 전력 중 전자기파로 공간에 내보내는 전력	입사한 전자기파로부터 안테나가 받아 부하에 전달하는 전력
단위	W (dBm으로도 표시)	W (dBm으로도 표시)
결정요인	방사효율 η	실효면적 Ae (m²)
수식	Prad = η × Pin	Pr = S × Ae (S는 입사 전력밀도, 동일 편파·정합 조건)
손실	안테나의 저항손실(열로 소모됨)	경로손실(전파 경로에서 줄어든 전력밀도가 수신전력에 반영됨)

8. 기술동향·개선사항·활용

• 포인팅 벡터(전력밀도)는 안테나의 전력 측정과 전계강도의 이론값 계산에 활용됨
• 포인팅 정리는 안테나, 전송선로 등에서 에너지 전달 효율을 계산하는 데 적용됨

용어 설명

• 포인팅 벡터(Poynting Vector, S) : 전자기파가 나르는 에너지의 방향과 단위 면적당 전력(W/m²)을 나타내는 벡터
• 전력밀도(Power Density) : 단위 면적을 지나는 전력
• 에너지 밀도(Energy Density, w) : 단위 체적에 저장된 전자기 에너지
• 발산 정리(Divergence Theorem) : 체적 안의 발산을 폐곡면을 지나는 흐름으로 바꿔 주는 정리
• 줄열(Joule Heat) : 전류가 도체를 흐를 때 저항 때문에 열로 바뀌는 에너지
• 페이저(Phasor) : 시간에 따라 사인파로 변하는 양을 크기와 위상의 복소수로 나타낸 것
• 고유 임피던스(Intrinsic Impedance, η₀) : 진공에서 전계와 자계의 비로 약 377 Ω
• 방사효율(Radiation Efficiency) : 안테나에 입력된 전력 중 전파로 방사되는 비율
• 실효면적(Effective Aperture, A_e) : 안테나가 입사 전파로부터 전력을 받아들이는 유효한 면적
• dBm : 1 mW를 기준으로 전력을 dB로 나타낸 단위

참고 출처

• Electromagnetics and Applications (Staelin), 2.7 Power and energy in the time and frequency domains, Poynting theorem (LibreTexts)
• ECE 329 강의 노트 (courses.grainger.illinois.edu)
• Electromagnetics II (Ellingson), 10.13 Effective Aperture (LibreTexts)
• Directivity and Efficiency (loop-antennas.readthedocs.io)
