맥스웰 방정식 : 전계·자계의 상호관계와 파동방정식 유도

맥스웰 방정식(Maxwell's equations)은 전계(전기장)와 자계(자기장)가 어떻게 만들어지고 서로에게 어떤 영향을 주는지를 네 개의 식으로 나타낸 전자기학의 기본 방정식입니다. 이 글에서는 네 식의 물리적 의미와, 이 식에서 전자기파의 파동방정식을 유도하는 과정을 정리합니다.

1. 주제

맥스웰 방정식(Maxwell's equations)과 전자기파 파동방정식 유도

2. 개요

전기와 자기 현상은 가우스 법칙, 패러데이 법칙, 앙페르 법칙 등으로 설명됩니다. 맥스웰 방정식은 이 법칙들을 하나의 체계로 묶고, 앙페르 법칙에 시간에 따라 변하는 전속밀도(변위전류, ∂D/∂t) 항을 포함시킨 것입니다.

이 식들로부터 전자기파의 파동방정식과 전파 속도가 유도되므로, 안테나와 전파 전파(電波傳播) 등 무선통신 이론의 출발점이 됩니다.

3. 개념

• 전계 E와 자계 H가 서로 관여하며 공존하는 관계를 네 개의 방정식으로 나타낸 전자기학의 기본 방정식임

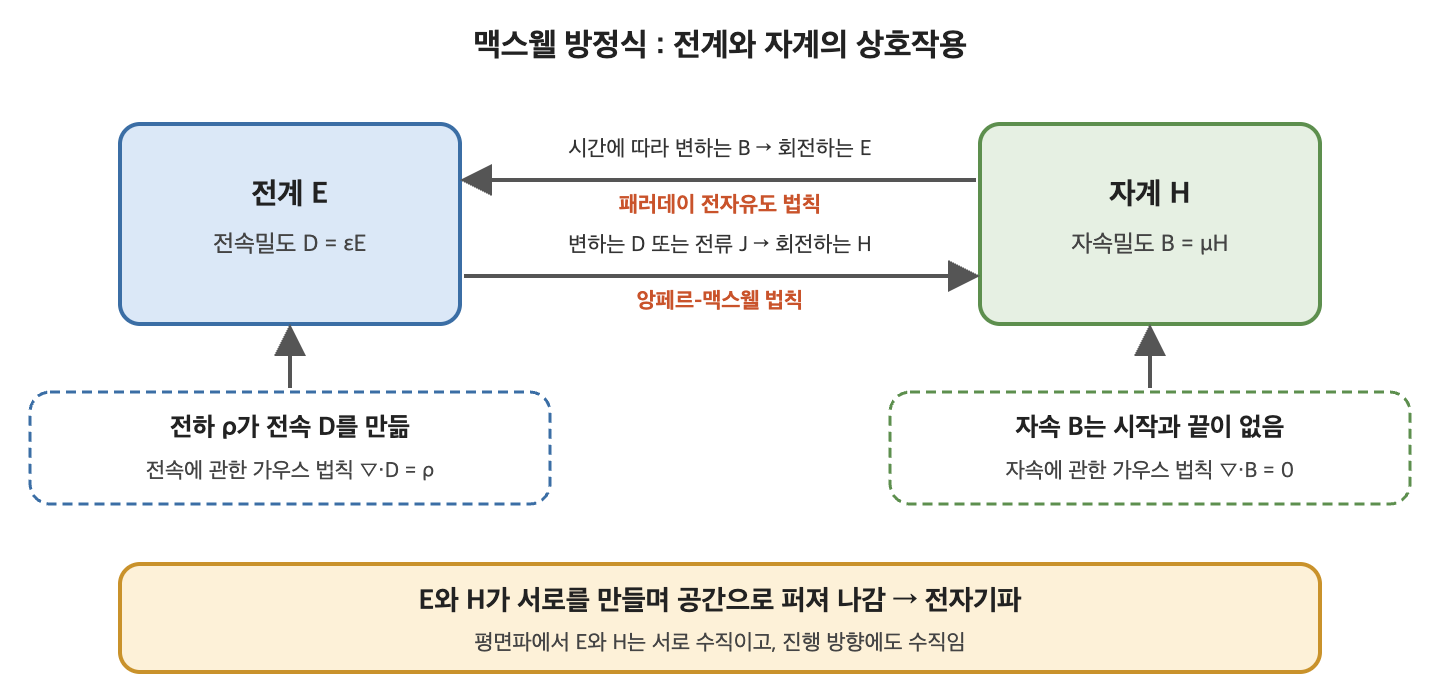

4. 개념도

5. 주요기술

구분	미분형 수식	물리적 의미
앙페르-맥스웰 법칙 (앙페르 주회법칙 + 변위전류)	∇×H = J + ∂D/∂t = J + ε ∂E/∂t	도선의 전류와 전계의 시간적 변화(변위전류)가 주위를 회전하는 자계를 만듦
패러데이 전자유도 법칙	∇×E = −∂B/∂t = −μ ∂H/∂t	자계의 시간적 변화가 그 변화를 방해하는 방향으로 회전하는 전계를 만듦
전속에 관한 가우스 법칙	∇·D = ρ	전하 ρ가 전속(전계)의 발생원이며, 전하가 전계를 만듦
자속에 관한 가우스 법칙	∇·B = 0	자속의 발생원(단독 자극)이 없어 자속은 시작과 끝이 없이 항상 연속인 폐곡선을 이룸

기호: E 전계 세기(V/m), H 자계 세기(A/m), D 전속밀도(C/m²), B 자속밀도(Wb/m²), ρ 체적전하밀도(C/m³), J 전류밀도(A/m²), ε 유전율, μ 투자율. 매질에서는 D = εE, B = μH로 연결됨

파동방정식 유도

전제 조건은 전하와 전류가 없는 공간(ρ = 0, J = 0)이고, 매질은 선형·균질(ε, μ가 상수)인 비전도 매질임. 이때 D = εE, B = μH이므로 네 식은 아래와 같이 정리됨

• ∇·E = 0, ∇·H = 0
• ∇×E = −μ ∂H/∂t
• ∇×H = ε ∂E/∂t

1. 패러데이 법칙의 양변에 회전(∇×)을 취함: ∇×(∇×E) = −μ ∂(∇×H)/∂t
2. 앙페르-맥스웰 법칙(∇×H = ε ∂E/∂t)을 대입함: ∇×(∇×E) = −με ∂²E/∂t²
3. 벡터 항등식 ∇×(∇×E) = ∇(∇·E) − ∇²E를 적용하고, ∇·E = 0이므로 ∇×(∇×E) = −∇²E가 됨
4. 결과: ∇²E = με ∂²E/∂t² (전계의 파동방정식)
5. 앙페르-맥스웰 법칙에 회전을 취해 같은 방법으로 정리하면 ∇²H = με ∂²H/∂t² (자계의 파동방정식)
6. 파동방정식의 계수에서 전파 속도 v = 1/√(με)를 얻음. 진공에서는 c = 1/√(μ₀ε₀)이며 값은 299,792,458 m/s(약 3×10⁸ m/s)임

6. 주요특징

특징	내용
전계·자계의 결합	시간에 따라 변하는 자계는 전계를, 시간에 따라 변하는 전계는 자계를 만들어 두 장이 하나의 현상으로 연결됨
변위전류의 도입	도선 전류가 없는 공간(진공, 유전체)에서도 ∂D/∂t 항이 자계를 만들 수 있어 전자기파가 공간으로 전파됨
전자기파 예측	전계와 자계가 같은 형태의 파동방정식을 만족하며 전파 속도가 1/√(με)로 정해짐
고전 전자기 현상의 기초	정전계, 정자계, 시변 전자계의 기본 관계를 네 개의 식으로 표현함

7. 맥스웰 방정식과 로렌츠 힘의 법칙 비교

비교항목	맥스웰 방정식	로렌츠 힘의 법칙
다루는 내용	전하·전류가 전계와 자계를 만드는 방식과 두 장 사이의 관계	전계와 자계가 전하에 작용하는 힘
핵심 식	∇·D = ρ, ∇·B = 0 ∇×E = −∂B/∂t ∇×H = J + ∂D/∂t	F = q(E + v×B)
주어진 값과 구하는 값	전하 ρ, 전류 J가 주어지면 전계 E, 자계 B를 구함	전계 E, 자계 B, 전하 q, 속도 v가 주어지면 힘 F를 구함
수식 형태	회전(∇×)과 발산(∇·)을 쓰는 편미분 방정식 4개	외적(×)을 포함한 벡터식 1개
핵심 결과	전자기파의 파동방정식과 전파 속도 c = 1/√(μ0ε0)	자계에 의한 힘 q(v×B)는 속도 v와 자계 B에 모두 수직임

8. 기술동향·개선사항·활용

• 맥스웰 방정식에서 유도되는 전자기파 이론은 안테나, 전파 전파, 도파관 등 무선통신 설계의 이론적 기초로 활용됨
• 복잡한 구조에서는 해석적으로 풀기 어려워 FDTD(Finite-Difference Time-Domain, 시간영역 유한차분법), FEM(Finite Element Method, 유한요소법) 같은 수치해석으로 맥스웰 방정식을 푸는 방법이 쓰임

용어 설명

• 전계(전기장)·자계(자기장) : 전하가 만드는 힘의 공간(전계)과 전류나 자석이 만드는 힘의 공간(자계)
• 전속밀도(D)·자속밀도(B) : 단위 면적을 지나는 전계·자계의 양을 나타내는 값
• 변위전류(Displacement Current) : 전계가 시간에 따라 변할 때 도선이 없어도 자계를 만드는 효과를 전류처럼 다룬 것
• 유전율(ε)·투자율(μ) : 매질이 전계와 자계에 반응하는 정도를 나타내는 값
• 발산(∇·)·회전(∇×) : 벡터장이 퍼져 나가는 정도와 도는 정도를 나타내는 미분 연산
• 파동방정식(Wave Equation) : 파동이 전파되는 모양과 속도를 나타내는 방정식
• FDTD(Finite-Difference Time-Domain, 시간영역 유한차분법) : 시간 순서대로 전자기장을 계산하는 수치해석 방법
• FEM(Finite Element Method, 유한요소법) : 구조를 작은 요소로 나누어 방정식을 푸는 수치해석 방법

참고 출처

• LibreTexts Engineering, Maxwell's Equations (Ultrafast Optics, Kärtner)
• Wikipedia, Electromagnetic wave equation
• CODATA Recommended Values of the Fundamental Physical Constants: 2022 (arXiv:2409.03787)
• Cambridge Part IA Vector Calculus lecture notes, Maxwell's equations (Lorentz force law)
• Walck, Lorentz Force Law (Lebanon Valley College, PHY 321 notes)
