임피던스 매칭과 임피던스 브리징 비교: 전력 전달과 신호 전달

통신 시스템에서 전원과 부하를 연결할 때는 두 임피던스의 크기 관계에 따라 전력 전달 효율과 신호 품질이 달라집니다. 이 글에서는 임피던스 매칭(Impedance Matching)과 임피던스 브리징(Impedance Bridging)의 개념과 조건, 차이점을 정리합니다. (기준일: 2026-10-12)

1. 주제

임피던스 매칭과 임피던스 브리징 비교(Impedance Matching vs Impedance Bridging)

2. 개요

• 통신 시스템에서 임피던스(Impedance, 교류 회로에서 전류의 흐름을 방해하는 정도)는 부하에 최대 전력을 전달하거나 신호를 온전하게 전달하는 데 이용됨
• 개발 배경: 전원 임피던스와 부하 임피던스의 관계에 따라 전력 전달 효율, 신호 반사, 신호 왜곡이 달라지므로 목적에 맞는 임피던스 설계 방식이 구분되어 사용됨

3. 개념

구분	개념
임피던스 매칭	입·출력단 임피던스를 공액 매칭하여 최대 전력을 전달하는 방식
임피던스 브리징	부하의 임피던스를 전원 임피던스보다 매우 크게 하여 신호를 전달하는 방식



• 공액 매칭(Conjugate Matching): 부하 임피던스를 전원 임피던스의 켤레 복소수로 맞추는 것으로, 저항 성분은 같게 하고 리액턴스(Reactance, 코일과 커패시터에 의한 허수 성분)는 부호를 반대로 함

4. 개념도

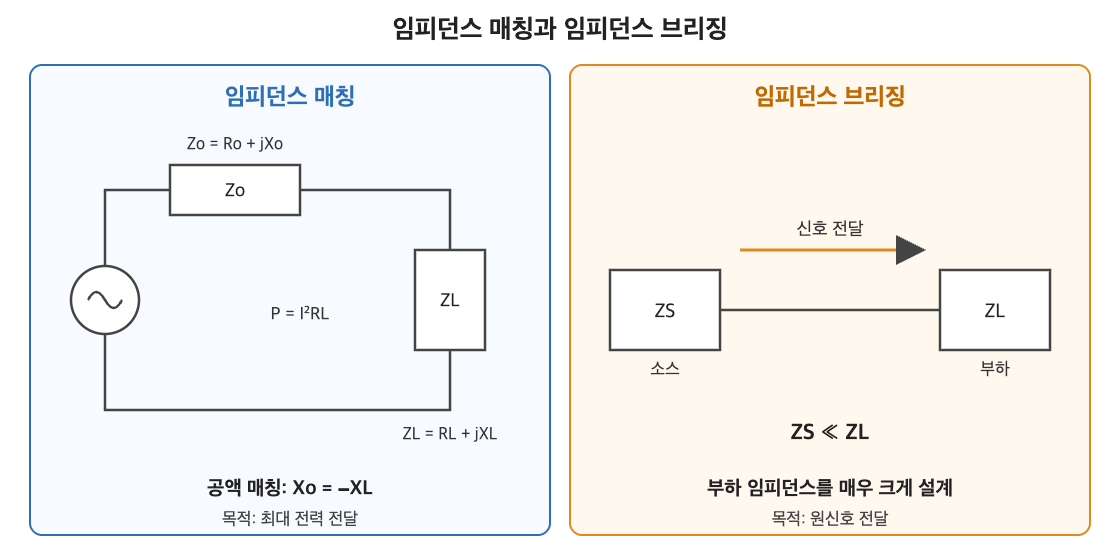

그림. 임피던스 매칭과 임피던스 브리징

5. 주요기술

구분	조건·수식	의미
최대 전력 전달 조건	R0 = RL, X0 = −XL	전원 임피던스 Z0 = R0 + jX0와 부하 임피던스 ZL = RL + jXL의 공액 관계
정합 조건	반사계수 Γ = (ZL − Z0) / (ZL + Z0) = 0	Z0는 전원(전송선로)의 임피던스이며, Γ = 0이면 반사파가 없음
VSWR(Voltage Standing Wave Ratio, 전압 정재파비)	VSWR = (1 + |Γ|) / (1 − |Γ|) = 1	정합 상태에서 최솟값 1
브리징 조건	ZS << ZL	전압분배 법칙에 따라 부하에 걸리는 전압이 전원 전압에 가까워짐



• 전압분배 법칙: 직렬 저항 R₁, R₂에서 V₁ = V_total × R₁ / (R₁ + R₂), V₂ = V_total × R₂ / (R₁ + R₂)
• 전원 임피던스를 R₁, 부하 임피던스를 R₂로 보면 R₂가 R₁보다 매우 클 때 V₂가 V_total에 가까워져 신호가 감쇠 없이 전달됨

6. 주요특징

특징	설명
최대 전력 전달	매칭 상태에서 부하에 전달되는 전력이 최대가 되며, 부하 전력은 P = I2RL
반사 최소화	반사계수가 0, VSWR이 1이 되어 반사파가 발생하지 않음
효율 한계	전원 내부 저항에서도 부하와 같은 전력이 소비되어 매칭 시 전력 전달 효율은 50%
신호 전압 전달	브리징은 부하가 전원 신호의 전압을 거의 그대로 받아 신호 왜곡과 감쇠가 적음



7. 임피던스 매칭과 임피던스 브리징 비교

구분	임피던스 매칭	임피던스 브리징
목적	최대 전력 전달	원신호 전달
조건	ZS = ZL* (공액 관계)	ZS << ZL
방법	LC 매칭, 종단 저항	부하를 고임피던스로 설계
장점	효율적인 전력 전달	신호 왜곡 없이 전달
적용	안테나 출력	오디오 신호 전달, 계측기



8. 기술동향·개선사항·활용

• 고려사항: 반사계수와 VSWR을 네트워크 분석기(Network Analyzer)로 측정하여 임피던스 매칭 여부를 확인하는 것이 필요함
• 활용: 임피던스 매칭은 안테나 급전과 RF 회로에, 임피던스 브리징은 오디오 신호 전달과 계측기 입력단에 사용됨

용어 설명

• 임피던스(Impedance) : 교류 회로에서 전류의 흐름을 방해하는 정도
• 공액 매칭(Conjugate Matching) : 부하 임피던스를 전원 임피던스의 켤레 복소수로 맞춰 최대 전력을 전달하는 방식
• 리액턴스(Reactance) : 코일과 커패시터에 의해 생기는 임피던스의 허수 성분
• 반사계수(Reflection Coefficient, Γ) : 전송선로에서 부하 쪽으로 가던 신호가 되돌아오는 비율
• VSWR(Voltage Standing Wave Ratio, 전압 정재파비) : 반사 정도를 나타내는 값으로 1에 가까울수록 정합이 잘 된 상태
• 전압분배 법칙(Voltage Divider Rule) : 직렬로 연결된 저항에 전압이 저항 크기에 비례해 나뉘는 법칙
• 네트워크 분석기(Network Analyzer) : 반사계수 등 회로의 주파수 특성을 측정하는 계측기
• 임피던스 정합(Impedance Matching) : 전원과 부하의 임피던스를 맞춰 반사를 줄이고 전력을 전달하는 일

참고 출처

• David M. Pozar, "Microwave Engineering", 4th ed., Wiley, 2012 (반사계수, VSWR, 임피던스 정합)
• Wikipedia, "Impedance matching" — en.wikipedia.org/wiki/Impedance_matching
• Wikipedia, "Impedance bridging" — en.wikipedia.org/wiki/Impedance_bridging
