HFC·RFoG·RoF·IFoF 광섬유 RF 전송 기술 개념과 비교
작성 기준일: 2026-10-11
케이블 방송망과 무선 서비스는 RF(Radio Frequency, 고주파) 신호를 쓰는데, 이 신호를 광섬유로 실어 나르면 손실이 적고 멀리 보낼 수 있습니다. 이 글에서는 광섬유와 동축케이블을 섞어 쓰는 HFC, 동축 구간까지 광섬유로 바꾼 RFoG, 무선 신호를 광섬유로 전달하는 RoF, 신호를 중간주파수로 낮춰 전달하는 IFoF의 개념과 구조 차이를 정리합니다.
HFC·RFoG·RoF·IFoF (광섬유 기반 RF 전송 기술)
개요
- 개발 배경: 광섬유의 손실은 약 0.3 dB/km로, 1인치 동축케이블(약 30 dB/km)보다 훨씬 작습니다. 그래서 먼 구간은 광섬유로, 가입자 가까운 구간은 기존 동축케이블로 잇는 방식이 케이블 방송망에 쓰였습니다.
- 발전: 이후 동축 구간까지 광섬유로 대체한 RFoG로 확장되었습니다. 이와 별개로 RoF는 케이블 방송이 아니라 무선 통신에서 출발한 기술입니다. 건물 내부·지하·터널처럼 전파가 닿지 않는 곳에 안테나를 나눠 설치하는 분산 안테나 시스템(DAS, Distributed Antenna System)에서 RF 신호를 먼 거리까지 손실 없이 보내야 했고, 이를 위해 광섬유가 쓰이면서 발전했습니다. RoF는 주파수가 높을수록(특히 밀리미터파) 광 부품의 대역폭과 색분산 부담이 커지기 때문에, 신호를 낮은 중간주파수(IF, Intermediate Frequency)로 바꿔 광섬유로 보내는 IFoF가 함께 사용됩니다.
개념
- HFC (Hybrid Fiber Coaxial, 광동축 혼합망): 헤드엔드(방송 신호를 모아 보내는 중앙 시설)에서 광노드까지는 광섬유로, 광노드에서 가입자까지는 동축케이블로 구성한 망.
- RFoG (RF over Glass): HFC의 동축 구간을 수동 광 분배 방식의 광섬유로 바꿔, 광 종단을 가입자 댁내까지 옮긴 방식.
- RoF (Radio over Fiber): 무선 RF 신호를 광 반송파에 실어 광섬유로 전송하고, 원격 안테나에서 다시 무선 신호로 방사하는 기술로, 분산 안테나 시스템(DAS)과 5G 프론트홀(기지국 장비와 안테나 사이 구간)에 쓰이는 방식.
- IFoF (Intermediate Frequency over Fiber): 무선 RF 신호를 낮은 중간주파수(IF)로 변환해 광섬유로 전송하고, 원격 안테나 유닛에서 다시 원래의 RF 주파수로 올려 방사하는 기술.
RF 신호의 광 변환 방식
HFC·RFoG·RoF는 모두 RF 신호를 디지털로 바꾸지 않고 아날로그 파형 그대로 광으로 변환해 전송하는 점이 같음
전송 과정: ① 송신 측에서 레이저의 빛 세기를 RF 신호의 파형에 맞춰 변화시킴(전기→광 변환, E/O). ② 광섬유로 전송함. ③ 수신 측에서 광검출기(빛을 전기로 바꾸는 소자)가 빛의 세기 변화를 다시 RF 신호로 복원함(광→전기 변환, O/E).
디지털 방식과의 차이: RF 신호를 샘플링해 디지털 데이터로 보내는 방식(CPRI 등 디지털 프론트홀)은 변환 장치가 복잡하고 대역폭이 많이 필요함. 반면 RF 신호를 그대로 광으로 변환하는 방식은 원격 장치가 단순하지만, 광섬유의 색분산과 레이저 선형성에 따라 RF 신호가 약해지거나 왜곡될 수 있음
RoF와 IFoF의 차이: RoF는 RF 주파수 그대로 광으로 변환하므로 원격 장치가 가장 단순함. IFoF는 RF 신호를 낮은 IF로 한 번 낮춘 뒤 광으로 변환하므로 대역폭이 낮은 광 부품을 쓸 수 있고 색분산에 의한 신호 약화가 줄어듦. 대신 원격 안테나 유닛에 IF를 다시 RF로 올리는 주파수 상향 변환기(믹서)와 기준 신호를 만드는 국부발진기가 필요함
적용 위치: HFC는 광노드, RFoG는 가입자 댁내 R-ONU, RoF는 원격 안테나 유닛(RAU)에서 광과 RF를 서로 변환함. IFoF는 RAU에서 광을 IF 신호로 복원한 뒤 RF 주파수로 상향 변환함

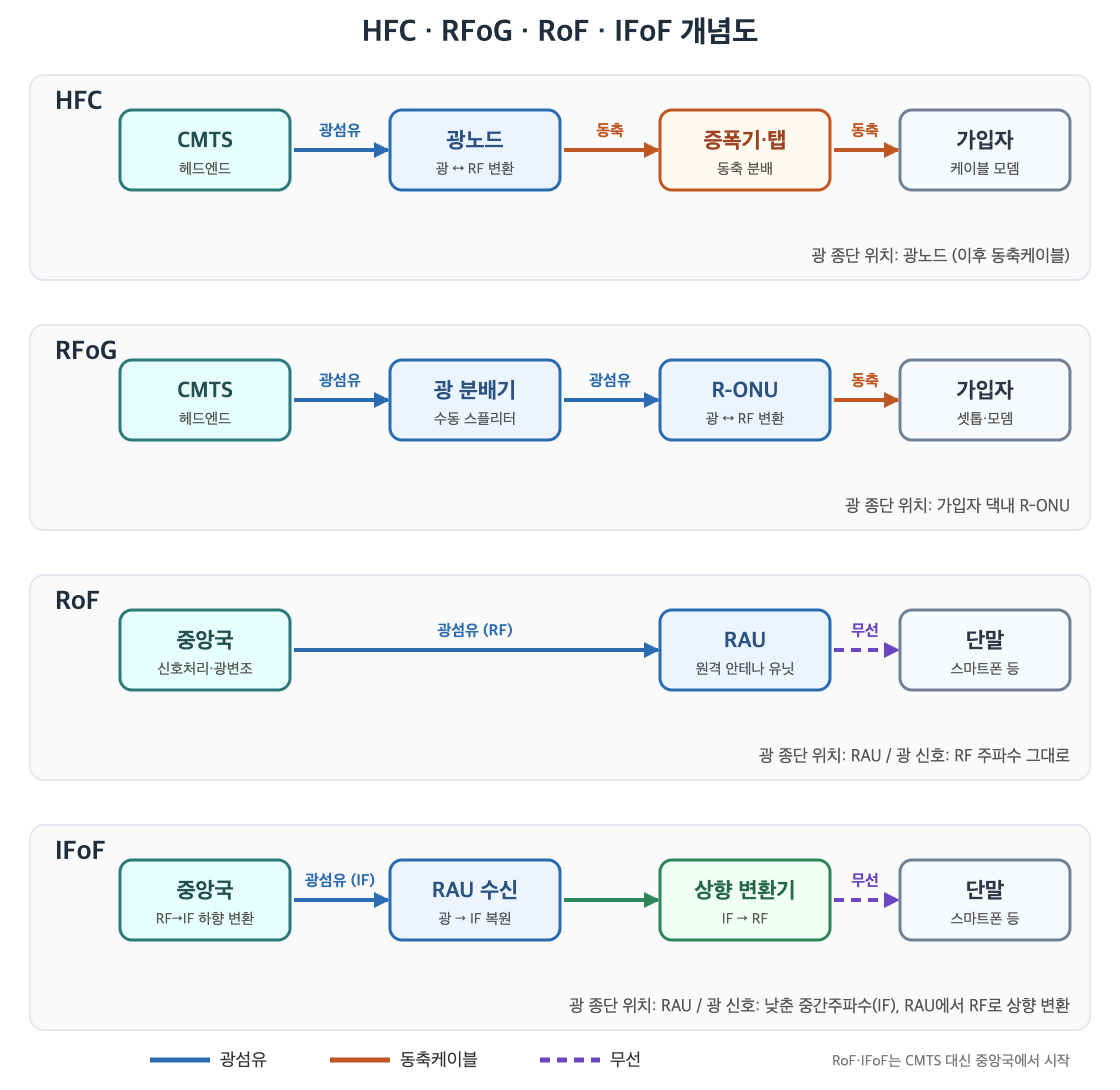

개념도
주요 기술
| 구분 | 핵심 기술 |
|---|---|
| HFC | 광노드(광 신호와 RF 신호를 서로 변환), 동축 분배망과 증폭기, 주파수 분리(상향 약 5~42MHz, 하향 약 54~1002MHz, 규격·국가마다 다름) |
| RFoG | R-ONU(가입자 댁내에서 광과 RF를 변환하는 장치), 파장 분리(하향 1550nm, 상향 1310·1590·1610nm), SCTE 174 규격 |
| RoF | 광변조(직접 변조 또는 외부 변조), 중앙국에 신호처리 집중, RAU(광검출기·전력증폭기·안테나로 구성된 원격 안테나 유닛) |
| IFoF | 주파수 변환(믹서와 국부발진기), IF 대역 광변조, 중앙국에 신호처리 집중, RAU(광검출기·주파수 상향 변환기·전력증폭기·안테나로 구성) |
주요 특징
| 구분 | 장점 | 한계 |
|---|---|---|
| HFC | 기존 케이블 방송망을 활용 | 광노드 이후 동축 구간에 증폭기 같은 능동 소자와 전원이 필요 |
| RFoG | 동축 구간을 없애 능동 소자가 줄고 전력·유지보수 비용이 감소, 기존 헤드엔드·셋톱박스·케이블 모뎀 재사용 | 같은 파장으로 상향 신호를 동시에 보내면 광 비팅(광 간섭)이 발생 |
| RoF | 원격 장치가 단순·저가, 전자기 간섭에 강함, 신호처리를 중앙에 집중 | 색분산에 의한 RF 신호 약화, 광변환 선형성 문제 |
| IFoF | 낮은 주파수로 광 변환하므로 저대역폭 광 부품 사용 가능, 색분산에 의한 신호 약화 감소 | RAU에 주파수 변환기와 국부발진기가 필요해 구조가 복잡 |
HFC·RFoG·RoF 비교
| 비교 항목 | HFC | RFoG | RoF | IFoF |
|---|---|---|---|---|
| 광섬유 종단 위치 | 광노드 | 가입자 댁내 (R-ONU) | 원격 안테나 유닛(RAU) | 원격 안테나 유닛(RAU) |
| 광섬유 이후 구간 | 동축케이블 | 댁내 동축 배선 | 무선 구간 | 주파수 상향 변환 후 무선 구간 |
| 선로상 능동 소자 | 증폭기 필요 | 없음 (수동 분배) | RAU에 필요 | RAU에 필요 (상향 변환기 포함) |
| 전송 신호 | 케이블 방송·인터넷(DOCSIS) RF | HFC와 동일한 RF | 무선(셀룰러 등) RF | 중간주파수(IF) 신호 |
| 주 용도 | 케이블 방송·인터넷 | HFC 대체, FTTH 전환 | 건물 내 분산 안테나(DAS), 5G 프론트홀 | 밀리미터파 5G 분산 안테나, 프론트홀 |
기술 동향·개선 사항·활용
- 동향·개선: RFoG는 이후 OLT·ONT를 추가해 완전한 PON(수동 광 가입자망)으로 업그레이드할 수 있게 설계되어, FTTH로 넘어가는 중간 단계로 쓰임. RoF는 색분산과 처프(직접 변조 때 생기는 신호 왜곡)를 줄이려고 외부 변조와 분산 보상 기술을 함께 씀. IFoF는 RF 주파수가 높아 RoF 적용이 어려운 밀리미터파 대역에서 광 부품 부담을 낮추는 방식으로 쓰임
- 활용: HFC는 케이블 방송·인터넷, RFoG는 기존 케이블 사업자의 FTTH 전환, RoF는 건물 내 분산 안테나(DAS), 스타디움·공항·터널의 무선 커버리지, 5G 프론트홀에 쓰이고, IFoF는 밀리미터파 5G 분산 안테나에 쓰임
용어 설명
- HFC(Hybrid Fiber Coaxial, 광동축 혼합망) : 광섬유와 동축케이블을 섞어 구성한 케이블 방송망
- RFoG(RF over Glass) : HFC의 동축 구간을 광섬유로 바꿔 광 종단을 가입자 댁내까지 옮긴 방식
- RoF(Radio over Fiber) : 무선 RF 신호를 광섬유로 실어 보내는 기술
- IFoF(Intermediate Frequency over Fiber) : RF를 중간주파수로 낮춰 광섬유로 보내는 기술
- RF(Radio Frequency, 고주파) : 무선과 방송에 쓰는 고주파 신호
- IF(Intermediate Frequency, 중간주파수) : 처리하기 쉽게 낮춘 주파수
- 헤드엔드(Headend) : 방송 신호를 모아 보내는 중앙 시설
- 광노드(Optical Node) : 광 신호와 RF 신호를 서로 변환하는 장치
- R-ONU : 가입자 댁내에서 광과 RF를 변환하는 장치
- RAU(Remote Antenna Unit, 원격 안테나 유닛) : 광을 RF로 복원해 안테나로 내보내는 장치
- DAS(Distributed Antenna System, 분산 안테나 시스템) : 전파가 닿지 않는 곳에 안테나를 나눠 설치하는 방식
- 프론트홀(Fronthaul) : 기지국 장비와 안테나 사이 구간
- E/O·O/E(Electrical-Optical·Optical-Electrical) : 전기를 광으로, 광을 전기로 바꾸는 변환
- 색분산(Chromatic Dispersion) : 파장별 속도 차이로 광펄스가 퍼지는 현상
- PON(Passive Optical Network, 수동 광 가입자망) : 전원 없는 광 분배기로 구성한 광 가입자망
