OTFS (Orthogonal Time Frequency Space) : 고속 이동 환경을 위한 지연-도플러 변조

OTFS(Orthogonal Time Frequency Space, 직교 시간·주파수 공간)는 정보를 지연-도플러 영역의 2차원 격자에 실어 전송하는 변조 기술로, 단말이 빠르게 움직이는 환경에서 OFDM보다 도플러 영향에 강합니다. 이 글에서는 OTFS의 개념과 구조, OFDM과의 차이를 정리합니다. (기준일: 2026-10-13)

1. 주제

OTFS(Orthogonal Time Frequency Space)

2. 개요

• 개발 배경: 자율주행, 저궤도 위성 등 단말의 이동속도가 빨라짐에 따라 심각한 도플러 편이(Doppler Shift, 송수신기의 상대 이동으로 수신 주파수가 달라지는 현상)가 발생하여 이를 극복할 대안 기술이 요구됨
• 기존 OFDM(Orthogonal Frequency Division Multiplexing, 직교 주파수 분할 다중화)은 도플러 편이로 부반송파 간 직교성이 깨져 성능이 저하되는 한계가 있음

3. 개념

• OTFS는 정보를 지연(Delay, 신호가 서로 다른 경로를 거치며 생기는 도착 시간 차이로 거리 정보에 해당)-도플러(Doppler, 단말 이동으로 생기는 주파수 변화로 속도 정보에 해당) 도메인의 2차원 그리드 형태로 매핑하여 전송하는 변조 기술임

4. 개념도

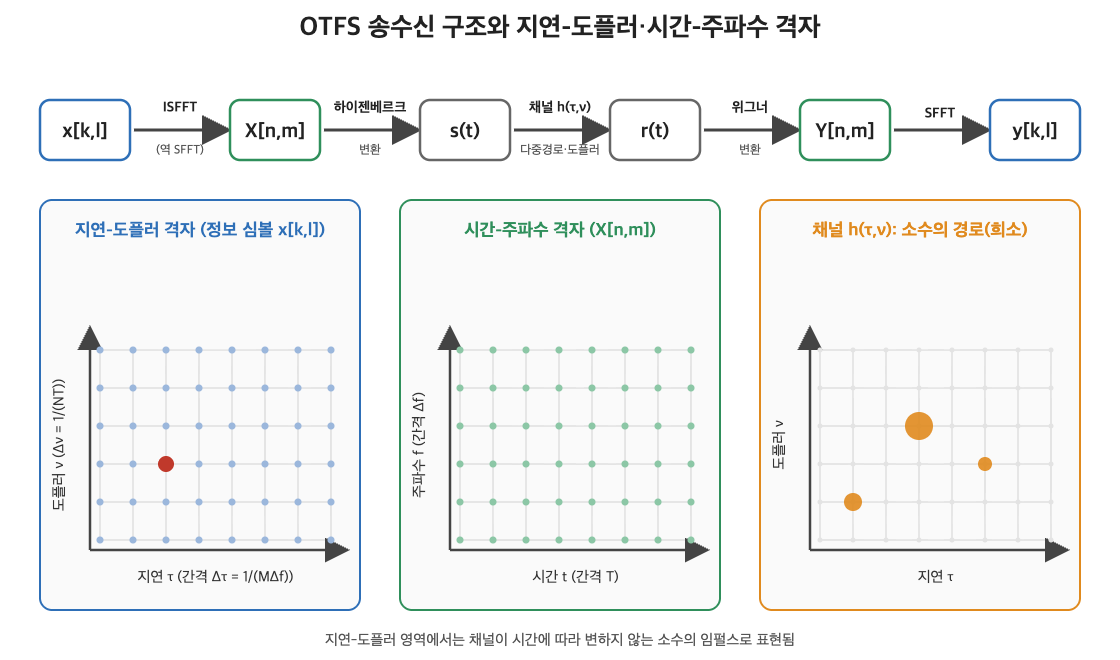

그림. OTFS 송수신 구조와 지연-도플러·시간-주파수 격자

5. 주요기술

기술	세부 내용
매핑 기술	지연-도플러 영역에 데이터를 2차원 격자로 매핑
ISFFT / SFFT	ISFFT(Inverse Symplectic Finite Fourier Transform, 역 심플렉틱 유한 푸리에 변환)는 지연-도플러 영역을 시간-주파수 영역으로 변환하고, SFFT는 수신 측에서 반대로 변환
채널 추정	지연-도플러 도메인에 단일 임펄스 파일럿을 배치하여 채널의 지연·도플러 응답을 추정 데이터로 생성
복원	채널이 지연-도플러 영역에서 거의 일정하여 등화가 단순해지고 도플러 효과를 직접 반영

시간-주파수 도메인에서는 빠르게 변하는 채널이 지연-도플러 도메인에서는 소수의 반사 경로로 표현되어 거의 일정하게 다룰 수 있음



• 송신 흐름: 지연-도플러 영역 데이터 → ISFFT → 시간-주파수 영역 → 하이젠베르크 변환(Heisenberg Transform) → 채널 전송
• 수신 흐름: 채널 통과 신호 → 위그너 변환(Wigner Transform) → 시간-주파수 영역 → SFFT → 지연-도플러 영역에서 복원

6. 주요특징

특징	설명
도플러 강건성	고속 이동 환경에서도 안정적인 성능 확보
경제성	기존 시스템에 ISFFT/SFFT 기능만 추가하여 적용 가능
채널 추정·등화 단순	지연-도플러 도메인에서 채널이 거의 일정하여 채널 추정과 등화가 단순
통신·탐지 연계	거리와 속도를 나타내는 지연·도플러 영역을 그대로 사용하여 ISAC과 연계 가능



7. OTFS와 OFDM 비교

구분	OTFS	OFDM
데이터 매핑	지연-도플러 영역	시간-주파수 영역
채널 추정 방식	단일 임펄스 파일럿	다수의 복잡한 파일럿
도플러 효과	강건	취약
채널 추정·등화	단순	상대적으로 복잡
주요 적용	6G NTN, UAM 등	4G, 5G NR



8. 기술동향·개선사항·활용

• 동향·개선사항: ISAC(Integrated Sensing And Communication, 통신·센싱 융합)에서 거리·도플러를 탐지하는 도메인과 OTFS의 지연-도플러 도메인이 일치하여 통신과 탐지를 하나의 신호로 동시에 수행할 수 있어 ISAC 적용이 전망되며, 표준화와 기존 OFDM 시스템과의 호환성 확보가 과제임
• 활용: 6G NTN(Non-Terrestrial Network, 비지상망), UAM(Urban Air Mobility, 도심항공교통), 자율주행, 저궤도 위성 등 고속 이동 환경에 적용하는 방안이 연구 중임

참고 출처

• R. Hadani et al., "Orthogonal Time Frequency Space Modulation", arXiv:1808.00519 — arxiv.org/abs/1808.00519
• "Orthogonal Time Frequency Space for Integrated Sensing and Communication: A Survey", arXiv:2402.09637 — arxiv.org/abs/2402.09637
• "New Delay Doppler Communication Paradigm in 6G era: A Survey of Orthogonal Time Frequency Space (OTFS)", arXiv:2211.12955 — arxiv.org/abs/2211.12955
