AM(Amplitude Modulation, 진폭 변조)은 전달할 신호(변조 신호)의 크기에 따라 반송파(정보를 실어 나르는 고주파 신호)의 진폭을 변화시키는 가장 기본적인 아날로그 변조 방식입니다. 이 글에서는 AM의 원리와, 전력과 대역폭을 줄이는 방향으로 발전한 DSB-SC, SSB, VSB까지의 과정을 정리합니다. (기준일: 2026-10-12)
1. 주제
- AM(Amplitude Modulation)
2. 개요
- 개발 배경: 20세기 초 무선전신은 신호의 있고 없음(모스부호)만 전달할 수 있었습니다. 음성을 전송하기 위해 반송파의 진폭을 음성 신호에 따라 변화시키는 AM이 개발되었고, 이후 중파 라디오 방송으로 확산되었습니다.
- 발전 방향: 기본 AM은 전력과 대역폭이 많이 필요하여, 불필요한 성분(반송파, 한쪽 측파대)을 제거하는 방향으로 발전하였습니다.
3. 개념
- 변조 신호의 크기에 비례하여 반송파의 진폭을 변화시켜 정보를 전달하는 방식임
4. 개념도

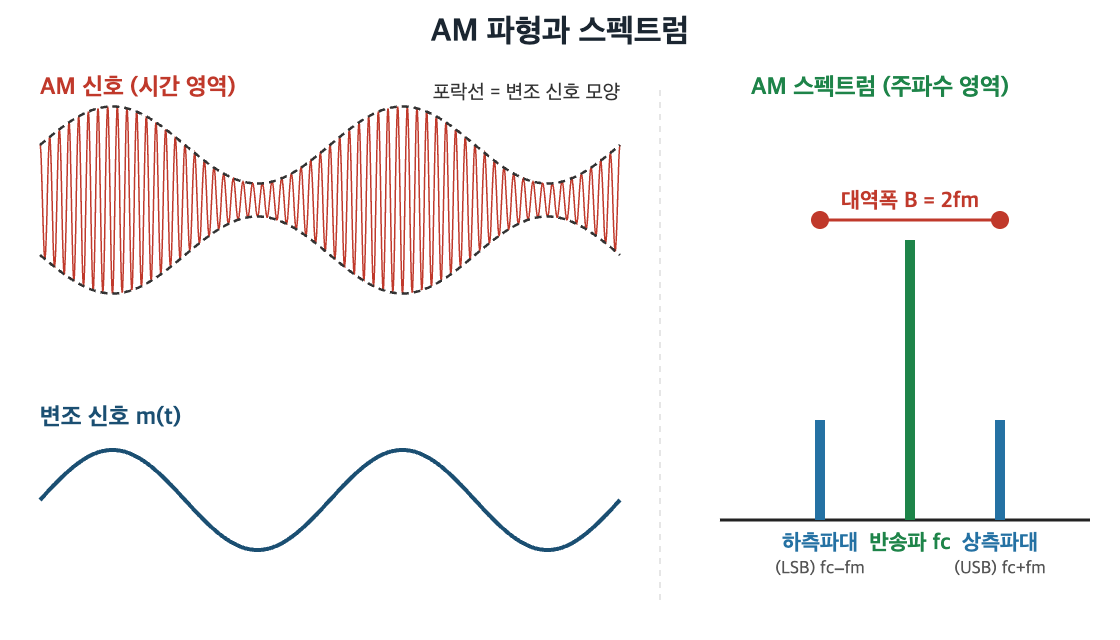

그림. AM 파형(시간 영역)과 스펙트럼(주파수 영역)
5. 주요기술
| 기술 | 설명 |
|---|---|
| 변조지수(μ) | 변조 신호 진폭 대비 반송파 진폭의 비(μ = Am / Ac), 0 < μ ≤ 1 범위에서 사용 |
| 과변조 | μ > 1이면 포락선이 왜곡되어 포락선 검파 시 신호 왜곡 발생 |
| 전력과 효율 | 전송 전력 Pt = Pc(1 + μ²/2), 정보를 담은 측파대 전력은 μ = 1일 때 전체의 1/3(약 33.3%) |
| 검파 방식 | 포락선 검파(간단한 회로, 기본 AM에 사용), 동기 검파(반송파를 재생하여 곱함, DSB-SC·SSB에 사용) |
AM 신호식: s(t) = Ac[1 + μ·m(t)]·cos(2πfct)
Ac: 반송파 진폭, fc: 반송파 주파수, m(t): 변조 신호(최대값 1로 정규화), μ: 변조지수
주파수 영역에서는 반송파와 그 양옆의 상측파대(USB, Upper Side Band), 하측파대(LSB, Lower Side Band)로 구성되며, 대역폭 B = 2fm (fm: 변조 신호의 최대 주파수)
6. 발전 과정
기본 AM(DSB-LC)에서 출발하여 반송파 제거(DSB-SC), 한쪽 측파대 제거(SSB), 잔류 측파대 방식(VSB) 순으로 전력과 대역폭의 효율을 높이는 방향으로 발전하였음

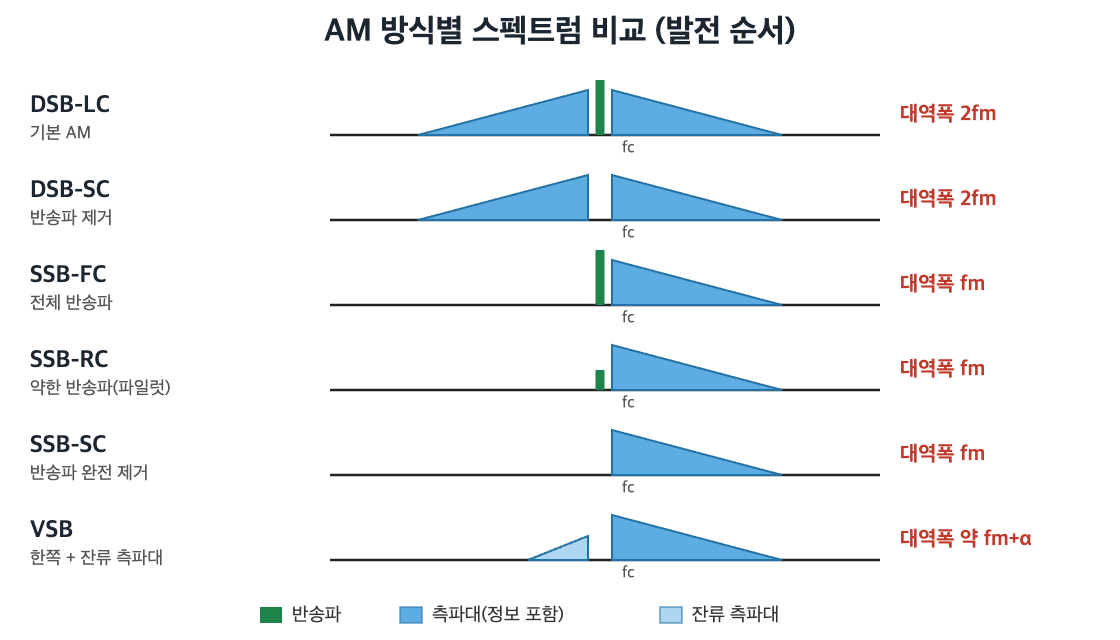

그림. AM 방식별 스펙트럼 비교
| 방식 | 전송 성분 | 발전 내용 | 주요 적용 |
|---|---|---|---|
| DSB-LC (기본 AM) |
반송파 + 상측파대 + 하측파대 | 포락선 검파가 가능하여 수신기 구조가 단순 | AM 라디오 방송, 항공 음성 통신 |
| DSB-SC | 상측파대 + 하측파대(반송파 제거) | 정보가 없는 반송파 전력 제거로 전력 효율 향상, 동기 검파 필요 | FM 스테레오 부반송파(38 kHz) |
| SSB-FC (Full Carrier) |
한쪽 측파대 + 전체 반송파 | 일반 AM 수신기의 포락선 검파로 수신 가능, 전력 효율은 낮음 | AM 수신기와 호환이 필요한 통신 |
| SSB-RC (Reduced Carrier) |
한쪽 측파대 + 약한 반송파(파일럿 반송파) | 약한 반송파로 수신기가 주파수 동기를 쉽게 확보 | 동기 확보가 필요한 SSB 통신 |
| SSB-SC (Suppressed Carrier) |
한쪽 측파대(반송파 완전 제거) | 대역폭을 절반(fm)으로 줄이고 전력 효율이 가장 높으며 동기 검파 필요 | 단파(HF) 통신, 아마추어 무선 |
| VSB | 한쪽 측파대 + 다른 측파대의 일부(잔류) | 저주파 성분이 많은 신호에서 SSB 생성의 어려움을 해결 | 아날로그 TV 영상, ATSC 8-VSB 디지털 TV |
7. AM 방식별 비교
| 구분 | DSB-LC | DSB-SC | SSB-SC | VSB |
|---|---|---|---|---|
| 전송 성분 | 반송파 + 양측파대 | 양측파대 | 한쪽 측파대 | 한쪽 측파대 + 잔류 측파대 |
| 대역폭 | 2fm | 2fm | fm | 약 fm 보다 약간 넓음 |
| 전력 효율 | 낮음 | 높음 | 가장 높음 | 높음 |
| 검파 방식 | 포락선 검파 | 동기 검파 | 동기 검파 | 동기 검파 |
| 회로 복잡도 | 단순 | 보통 | 복잡 | 보통 |
SSB-RC와 SSB-FC는 SSB-SC에 반송파를 일부(RC) 또는 전부(FC) 더한 방식으로, 반송파가 늘어날수록 수신기 구조는 단순해지고 전력 효율은 낮아짐
8. 기술동향·개선사항·활용
- 동향·개선사항: AM 대역(중파·단파)에도 디지털 라디오(DRM, HD Radio 등)가 적용되고 있으며, 디지털 방식은 음질과 잡음 특성을 개선함
- 활용: AM 라디오 방송, 항공 VHF 음성 통신, 단파 SSB 통신, 디지털 TV(8-VSB)에 활용됨
참고 출처
- Simon Haykin, Communication Systems, Wiley
- B. P. Lathi, Modern Digital and Analog Communication Systems, Oxford University Press
- ATSC A/53, ATSC Digital Television Standard
