RTK 실시간 이동측위: 방송망 RTK와 네트워크 RTK 구성

sidefill 2026. 10. 11. 17:41

작성 기준일: 2026-10-11

RTK(Real-Time Kinematic, 실시간 이동측위)는 GNSS(위성항법시스템) 신호의 반송파 위상을 이용해 수 cm 수준의 위치 정확도를 얻는 측위 방식입니다. 이 글에서는 RTK의 개념과 함께 방송망을 이용하는 RTK, 인터넷 기반의 네트워크 RTK(VRS, FKP, MAC)의 구성과 특징을 정리합니다.

RTK (Real-Time Kinematic)

개요

개발 배경: GNSS 단독 측위는 전리층·대류권 지연, 위성 궤도·시계 오차 때문에 일반적으로 수 m(약 3~10 m)의 오차가 발생합니다. 측량, 드론, 자율주행처럼 cm 단위 위치가 필요한 분야에서는 기준국이 계산한 보정정보를 이동국에 전달하는 방식이 필요했고, 이 요구에서 RTK가 발전했습니다.

발전: 초기 RTK는 기준국 한 곳과 무선 통신을 이용했고, 이후 여러 기준국을 묶어 넓은 지역을 지원하는 네트워크 RTK(인터넷 NTRIP 기반)로 확장되었습니다. 인터넷 연결이 불안정한 지역을 위해 방송망으로 보정정보를 전송하는 방식도 등장했습니다. 국내에서는 2017년 7월 MBC가 DMB(지상파 디지털 멀티미디어 방송) 망으로 GNSS 보정정보를 전송하는 서비스를 시작했습니다.

개념

RTK: 기준국(Base)이 알고 있는 정확한 좌표와 위성 관측값의 차이로 오차를 계산하고, 이동국(Rover)이 이 보정정보를 적용해 실시간으로 cm급 위치를 구하는 측위 방식
반송파 위상 측정: 위성 신호의 반송파(L1)는 파장이 약 19 cm이며, 코드 측정보다 정밀한 거리 측정이 가능한 방식
정수 모호성(Integer Ambiguity): 위성과 수신기 사이에 들어 있는 반송파 파장의 정수 개수. 이 값이 확정되면 Fix(cm급), 확정 전에는 Float(dm급) 상태
방송망 RTK: 기준국 보정정보를 방송망(DMB, ATSC 3.0)으로 송출해 이동국이 수신하는 단방향 방식
네트워크 RTK: 여러 기준국의 관측값을 서버가 통합하고, 이동국 위치에 맞는 보정정보를 인터넷으로 제공하는 방식

용어 설명

RTCM: Radio Technical Commission for Maritime Services가 정한 GNSS 보정정보 전송 형식. RTK에는 RTCM 3.x의 MSM(Multiple Signal Messages) 메시지가 주로 사용됨
NTRIP: Networked Transport of RTCM via Internet Protocol의 약자로, RTCM 데이터를 인터넷으로 전송하는 규격(RTCM 10410.1)
기준국과 이동국: 위치를 정확히 아는 고정 수신기가 기준국, 위치를 구하려는 이동 수신기가 이동국
OSR: Observation Space Representation(관측공간표현)의 약자로, 기준국의 관측값을 이동국에 전달해 차분으로 오차를 제거하는 방식. RTK와 네트워크 RTK(VRS, FKP, MAC)에 사용됨
SSR: State Space Representation(상태공간표현)의 약자로, 위성 궤도·시계, 전리층, 대류권 등 오차 요인별 보정값을 전달하는 방식. 같은 지역의 모든 이용자에게 같은 보정값을 주므로 단방향 방송에 적합

개념도

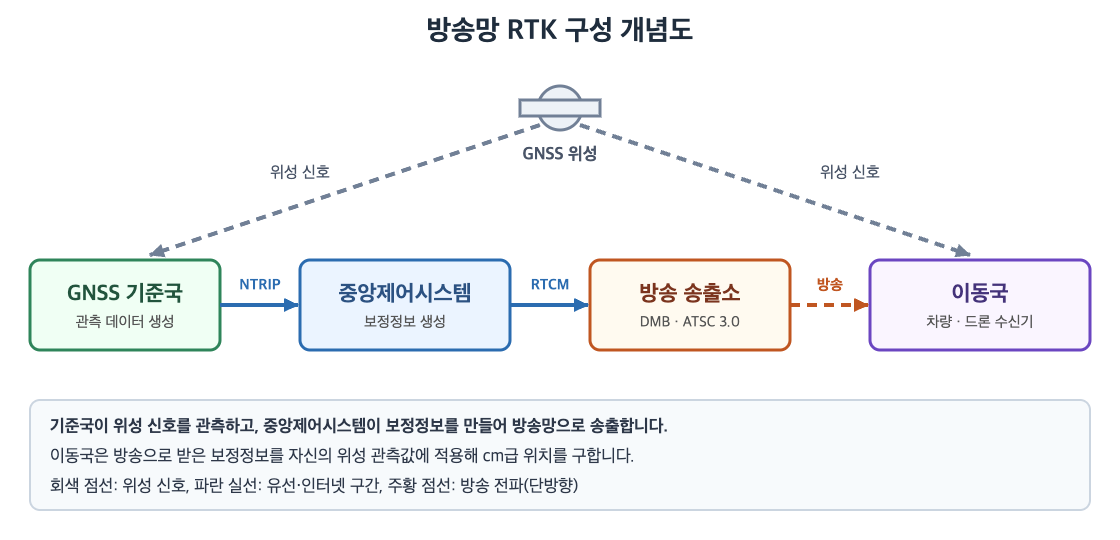

방송망 RTK: 기준국 관측 데이터가 중앙제어시스템으로 모이고, 생성된 보정정보가 방송망(DMB, ATSC 3.0)으로 이동국에 전달되는 구조

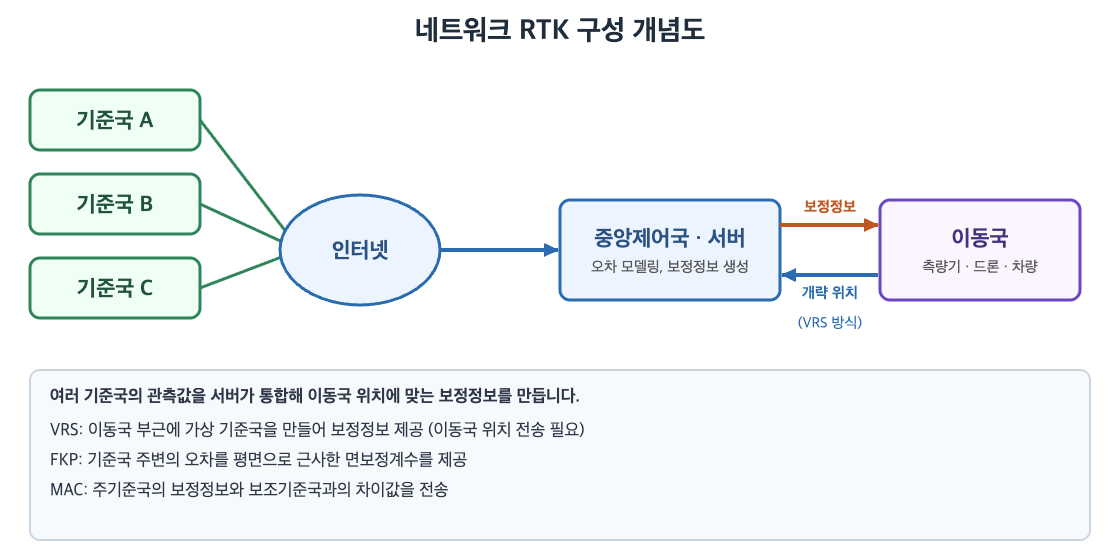

네트워크 RTK: 기준국들이 인터넷으로 서버에 연결되고, 이동국은 인터넷으로 서버에서 보정정보를 받는 구조

주요 기술

1) 방송망 RTK 구성요소

구성요소	역할
GNSS 기준국	위성 신호를 관측하고 관측 데이터(RTCM)를 NTRIP 프로토콜로 전송
중앙제어시스템	여러 기준국의 데이터를 수집·처리해 방송용 SSR 보정정보를 생성
방송 송출소(DMB, ATSC 3.0)	생성된 보정정보를 방송 신호에 실어 송출
이동국 수신기	방송을 수신하고 자신의 위성 관측값에 보정정보를 적용해 위치 산출

2) 네트워크 RTK 보정 방식

방식	설명
VRS(Virtual Reference Station)	이동국이 개략 위치를 서버에 보내면, 그 부근에 가상 기준국을 만들어 보정정보를 제공하는 양방향 방식
FKP(Flächenkorrekturparameter)	기준국 주변의 오차를 평면으로 근사한 면보정계수를 방송하고, 이동국이 자기 위치에 맞게 계산하는 단방향 방식
MAC(Master-Auxiliary Concept)	주기준국의 보정정보와 보조기준국과의 차이값을 함께 전송하고, 이동국이 이를 이용해 보정하는 방식

주요 특징

1) 방송망 RTK

특징	내용
광역 커버리지	DMB 가시 커버리지가 국토의 90% 이상으로, 산간·도서 지역에서도 보정정보 수신 가능
저비용 단말	이동통신 데이터를 쓰지 않고 방송으로 수신하므로 통신 요금 부담이 적음
단방향 서비스	이동국이 위치를 보낼 필요 없이 보정정보만 수신하므로 동시 이용자 수에 제약이 없음
보정 방식	SSR(State Space Representation) 방식으로, 오차 요인별 보정값을 해당 지역의 모든 이용자에게 같은 내용으로 송출하므로 단방향 방송에 적합

2) 네트워크 RTK

특징	내용
경제성	인터넷 접속만으로 cm급 측위가 가능해 자체 기준국 설치 불필요
확장성	기준국 네트워크를 이용해 전국 어디서나 일정 수준의 정밀도 제공
적용 분야	측량, 건설 자동화, 자율 주행 농기계, 드론 측량 등
보정 방식	OSR(Observation Space Representation) 방식으로, 기준국 관측값 기반의 보정정보를 이동국별로 제공하며 일반적으로 양방향 통신이 필요하고 대역폭 부담이 큼

유사기술 비교 (DGPS와 방송망 RTK)

구분	DGPS	방송망 RTK
측정 대상	C/A 코드 의사거리	반송파 위상
정밀도	약 3 m 수준	수 cm 수준(Fix 상태)
보정 방식	의사거리 오차 보정	반송파 위상 기반 보정정보(RTCM MSM 등) 적용
보정정보 전달	비콘, 무선 등	방송망(DMB, ATSC 3.0), NTRIP
주요 적용	선박, 일반 항법	측량, 자율 주행, 드론

기술 동향·개선 사항·활용

동향·개선: 방송망 RTK는 단방향 구조여서 이용자 위치별 보정이 어려우므로 양방향 네트워크 RTK와 병행해 활용됨. SSR 보정정보는 일본 QZSS CLAS처럼 위성으로도 제공되며 PPP-RTK로 발전하고 있음
활용: 측량, 건설 장비 자동화, 드론, 자율 주행, 정밀 농업 등 cm급 위치가 필요한 분야에서 활용됨
