DVB-S2X 위성방송·통신 규격: 슈퍼프레임과 빔 호핑 개념

작성 기준일: 2026-10-11

DVB-S2X(Digital Video Broadcasting - Satellite - Second Generation Extensions)는 위성방송 표준인 DVB-S2를 확장한 규격으로, 256APSK 변조, 슈퍼프레임, 채널 본딩, 극저 SNR 지원 등을 추가해 고속·광대역 위성통신을 지원합니다. 이 글에서는 DVB-S2X의 개념과 슈퍼프레임, 빔 호핑 등 주요 기술을 정리합니다.

DVB-S2X (DVB-S2 Extensions)

개요

개발 배경: 고용량 위성(HTS, High Throughput Satellite) 확산과 UHD 방송, 위성 인터넷, 해상·항공·열차 등 이동체 통신 수요가 늘면서 더 높은 주파수 효율과 넓은 서비스 범위가 필요해졌습니다. 기존 DVB-S2는 최대 변조가 32APSK이고 채널 본딩을 지원하지 않아 이러한 요구를 수용하는 데 한계가 있었습니다.

발전: DVB 프로젝트는 2014년 3월 DVB-S2의 선택적 확장 규격으로 DVB-S2X를 표준화했고, 이 규격은 ETSI EN 302 307-2로 발간되었습니다. DVB-S2X는 DVB-S2와 호환되지 않는 별도 확장이므로, 이를 사용하려면 DVB-S2X를 지원하는 송수신 장비가 필요합니다.

개념

• DVB-S2X: 고정 길이의 슈퍼프레임 구조를 기반으로 HTS, 빔 호핑 기술을 결합해 초고속·광대역 위성통신을 제공하는 위성방송·통신 규격
• 적용 분야: 방송(Broadcast), 양방향 통신(Interactive), DSNG(위성 뉴스 취재), 전문 서비스(Professional), 극저 SNR(VL-SNR) 서비스

개념도

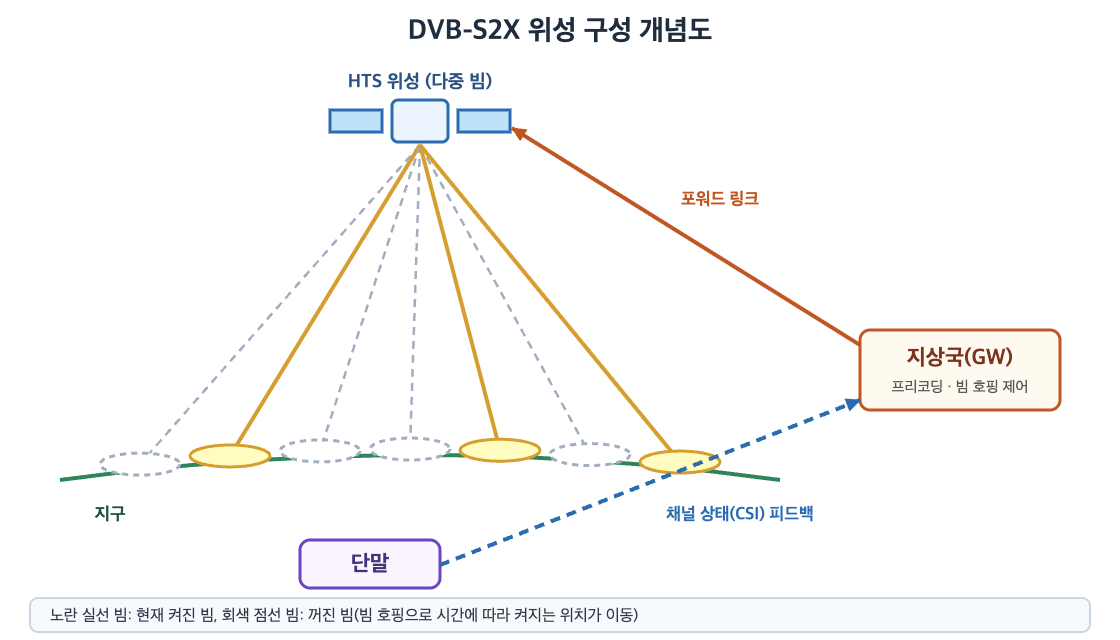

• 위성 구성: 다중 빔을 가진 HTS가 지상국(GW)과 단말을 연결하고, 단말은 채널 상태(CSI) 정보를 지상국으로 되돌려 보냄

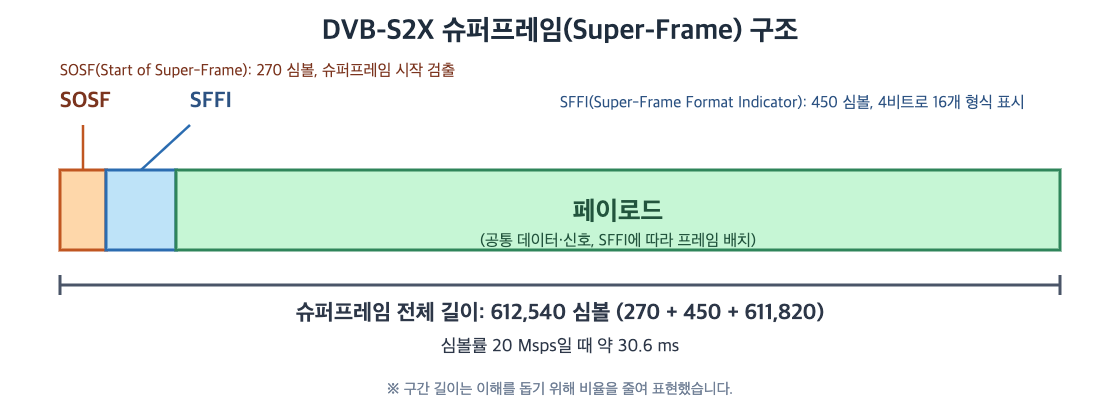

• 슈퍼프레임: SOSF(시작 표시), SFFI(형식 표시), 페이로드로 구성되며 전체 길이는 612,540 심볼

주요 기술

기술	내용
슈퍼프레임(SF)	612,540 심볼의 고정 길이 구조로 프레임 동기를 지원하고, 슈퍼프레임 안에 가변 길이 프레임을 수용
ACM	수신 상태에 따라 변조 방식과 오류정정 부호율의 조합(ACM 단계)을 바꿔 전송 효율과 수신 안정성 확보
HTS	다중 빔과 주파수 재사용, 스폿 빔으로 위성 한 대의 전송 용량 확대
빔 호핑(BH)	TDM(Time Division Multiplexing, 시분할 다중화) 기반으로 빔을 번갈아 운용해 지역별 수요에 맞게 용량 배분
프리코딩	지상국(게이트웨이)에서 빔 간 간섭을 사전에 보상해 송신
롤오프 계수 축소	기존 20%, 25%, 35%에 5%, 10%, 15%를 추가해 같은 대역폭에서 전송량 확대
채널 본딩	같은 주파수 대역의 트랜스폰더를 최대 3개까지 묶어 하나의 스트림 전송

주요 특징

특징	내용
고차 변조	DVB-S2의 최대 32APSK에서 64APSK, 128APSK, 256APSK까지 확장
ACM 단계 세분화	DVB-S2의 28단계에서 100단계 이상(자료에 따라 112~116단계)으로 늘어 수신 상태에 맞는 세밀한 선택 가능
극저 SNR 지원	π/2-BPSK를 사용하는 VL-SNR 모드로 최저 -10 dB에서도 수신 가능해 이동체 통신에 적합
비호환 확장	DVB-S2와 호환되지 않는 선택적 확장으로, DVB-S2X 지원 장비 필요

DVB-S2와 DVB-S2X 기술비교

구분	DVB-S2	DVB-S2X
최대 변조	32APSK	256APSK
채널 본딩	미지원	최대 3개
저 SNR 지원	일반 모드	VL-SNR(최저 -10 dB)
ACM 단계 수	28단계	112~116단계
프레임	일반 프레임	슈퍼프레임(선택)

기술 동향·개선 사항·활용

• 동향·개선: 위성 인터넷 서비스가 빠르게 늘면서 DVB-S2X의 HTS, 빔 호핑, 프리코딩 같은 기술의 활용 논의가 이어지고 있음
• 활용: UHD 위성방송, 위성 뉴스 취재(DSNG), 위성 인터넷, 해상·항공·열차 등 이동체 통신에서 활용됨

용어 설명

• DVB-S2X(Digital Video Broadcasting - Satellite - Second Generation Extensions) : DVB-S2를 확장한 위성방송 규격
• HTS(High Throughput Satellite, 고용량 위성) : 스폿 빔과 주파수 재사용으로 처리량을 높인 위성
• APSK(Amplitude and Phase Shift Keying) : 진폭과 위상을 함께 변화시키는 변조 방식
• ACM(Adaptive Coding and Modulation, 적응형 부호화·변조) : 수신 상태에 따라 변조 방식과 부호율을 바꾸는 방식
• 슈퍼프레임(Superframe) : 612,540 심볼로 이루어진 고정 길이 프레임 구조
• 롤오프 계수(Roll-off Factor) : 신호가 차지하는 대역폭을 정하는 필터 계수
• 빔 호핑(Beam Hopping) : 빔을 시간에 따라 번갈아 운용해 용량을 배분하는 방식
• 프리코딩(Precoding) : 송신 쪽에서 빔 간 간섭을 미리 보상하는 기술
• 채널 본딩(Channel Bonding) : 트랜스폰더 여러 개를 묶어 하나의 스트림으로 전송하는 기술
• VL-SNR(Very Low SNR) : 매우 낮은 신호 대 잡음비에서도 수신할 수 있는 모드
• DSNG(Digital Satellite News Gathering) : 위성을 이용한 뉴스 취재 전송
• TDM(Time Division Multiplexing, 시분할 다중화) : 시간을 나눠 여러 신호를 전송하는 방식
